Magistrala CAN w ciężarówce – serce elektroniki pojazdu i fundament nowoczesnej telematyki

Magistrala CAN to standard komunikacji elektronicznej, który od ponad trzech dekad obecny jest w każdym pojeździe ciężarowym jeżdżącym po europejskich drogach. To przez nią przepływają dane o poziomie paliwa, stanie silnika, kodach błędów i dziesiątkach innych parametrów – w czasie rzeczywistym, bez przerwy, niezależnie czy pojazd stoi na parkingu czy jedzie autostradą A4.

Jeśli korzystasz z systemu telematycznego, zarządzasz flotą lub po prostu chcesz wiedzieć, skąd aplikacja „zna” aktualne spalanie Twojego pojazdu – magistrala CAN jest odpowiedzią na każde z tych pytań. Ten artykuł wyjaśnia, czym jest, jak działa w europejskich ciężarówkach i jakie konkretne dane odczytuje z niej system ecoTRUCK.

Czym jest magistrala CAN? Historia i geneza

Skrót CAN pochodzi od angielskiego Controller Area Network. Technologia została opracowana w połowie lat 80. XX wieku przez firmę Bosch, a jej pierwsze zastosowania komercyjne w pojazdach datuje się na rok 1991 – w Mercedesie klasy S. Pomysł był rewolucyjny: zamiast ciągnąć dziesiątki osobnych wiązek kablowych między każdym czujnikiem a centralną jednostką sterującą, wystarczą dwa przewody (CAN High i CAN Low), przez które wszystkie sterowniki komunikują się ze sobą w czasie rzeczywistym.

Przed erą CAN instalacja elektryczna ciężarówki wyglądała jak gniazdo węży – setki metrów kabli, podatnych na usterki czy korozję, a do tego diagnoza nie była taka prosta. Magistrala CAN uprościła to do eleganckiej topologii sieciowej, gdzie każdy sterownik może nadawać i odbierać komunikaty identyfikowane przez unikalne identyfikatory ramek CAN.

Standard ten jest dziś objęty normą ISO 11898 i stanowi podstawę całej elektroniki pojazdowej – zarówno w autach osobowych, jak i pojazdach użytkowych.

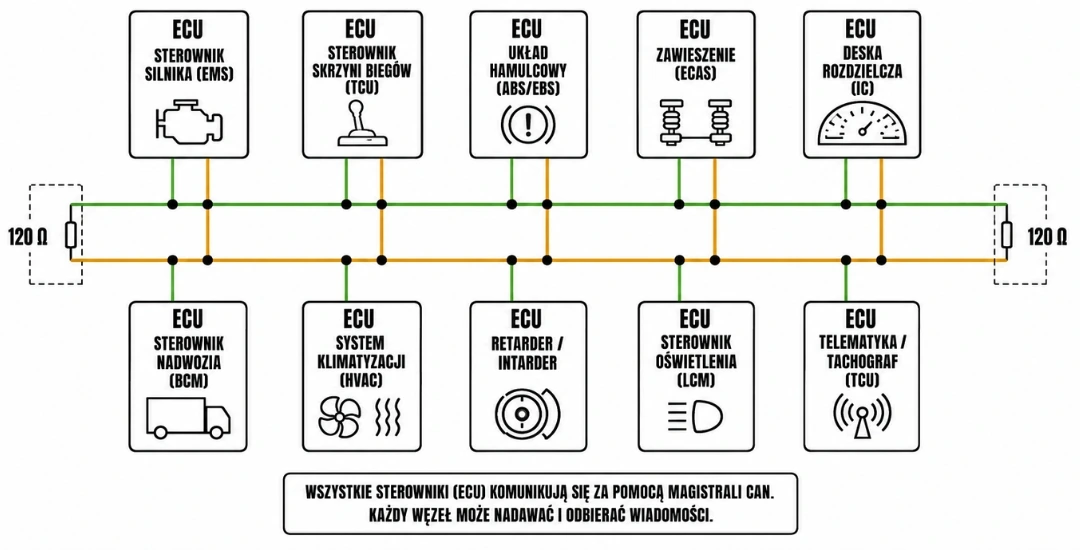

Rysunek 1. Magistrala CAN – komunikacja sterowników ECU w pojeździe ciężarowym

Standardy CAN w europejskich ciężarówkach

Europejski rynek ciężarowy to świat, w którym kilku potentatów – Volvo, Scania, MAN, DAF, Mercedes-Benz Actros, Iveco, Renault Trucks – rządzi drogami. Każdy z nich wdrożył magistralę CAN zgodnie z obowiązującymi normami – producenci stosują własne protokoły aplikacyjne na warstwie fizycznej CAN.

W transporcie ciężarowym kluczowe standardy to:

Standard SAE J1939 to uniwersalny język komunikacji elektronicznej stosowany w europejskich ciężarówkach. Definiuje on nie tylko warstwę fizyczną połączenia, ale przede wszystkim słownik komunikatów – tzw. PGN (Parameter Group Numbers) – czyli precyzyjny zestaw danych opisujących parametry pojazdu. Dzięki temu urządzenie podłączone do szyny CAN w Scanii R 450 może odczytywać dane w identyczny sposób jak w Volvo FH czy MAN TGX.

Gniazdo OBD (On-Board Diagnostics) to punkt dostępu do magistrali CAN, który producenci są zobowiązani montować w standardowych miejscach. W ciężarówkach znajdziesz je zazwyczaj pod deską rozdzielczą po stronie kierowcy lub pasażera – i właśnie tam trafia urządzenie ecoTRUCK podczas montażu.

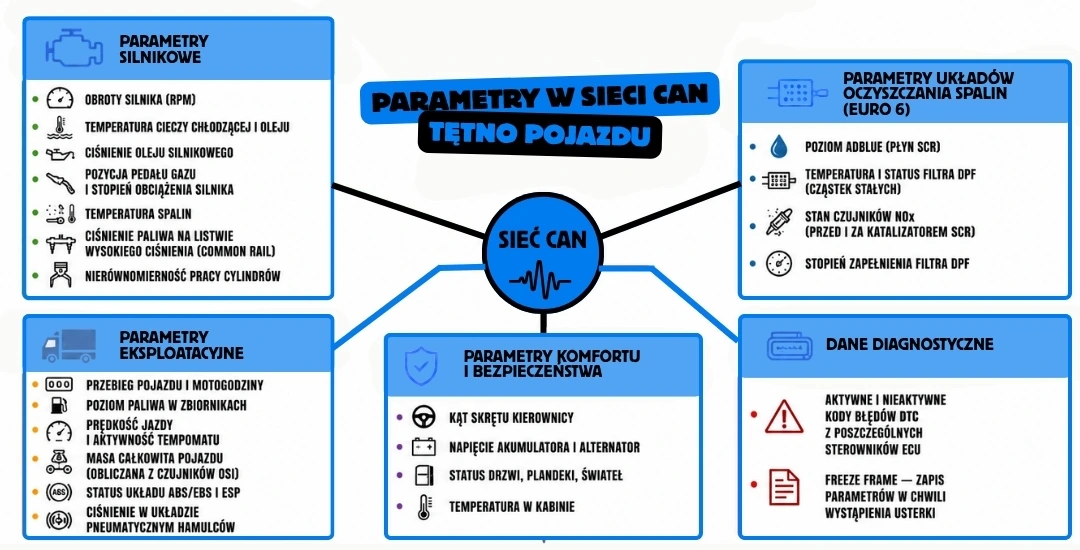

Co „widzi” magistrala CAN? Rodzaje odczytywanych parametrów

Sieć CAN jest jak słuchawka przyłożona do tętna pojazdu – w strumieniu danych cyrkulują setki parametrów, odświeżanych wielokrotnie na sekundę. Można je podzielić na kilka kategorii:

Parametry silnikowe

• Obroty silnika (RPM)
• Temperatura cieczy chłodzącej i oleju
• Ciśnienie oleju silnikowego
• Pozycja pedału gazu i stopień obciążenia silnika
• Temperatura spalin
• Ciśnienie paliwa na listwie wysokiego ciśnienia (Common Rail)
• Nierównomierność pracy cylindrów

Parametry układów oczyszczania spalin (Euro 6)

• Poziom AdBlue (płyn SCR)
• Temperatura i status filtra DPF (cząstek stałych)
• Stan czujników NOx (przed i za katalizatorem SCR)
• Stopień zapełnienia filtra DPF

Parametry eksploatacyjne

• Przebieg pojazdu i motogodziny
• Poziom paliwa w zbiornikach
• Prędkość jazdy i aktywność tempomatu
• Masa całkowita pojazdu (obliczana z czujników osi)
• Status układu ABS/EBS i ESP
• Ciśnienie w układzie pneumatycznym hamulców

Parametry komfortu i bezpieczeństwa

• Kąt skrętu kierownicy
• Napięcie akumulatora i alternator
• Status drzwi, plandeki, świateł
• Temperatura w kabinie

Dane diagnostyczne

• Aktywne i nieaktywne kody błędów DTC z poszczególnych sterowników ECU
• Freeze frame – zapis parametrów w chwili wystąpienia usterki

Jakie dane odczytuje ecoTRUCK z magistrali CAN?

Sprawdź

Teoria nabiera wartości dopiero wtedy, gdy zobaczysz jej praktyczne zastosowanie.

Urządzenie ecoTRUCK podłącza się bezpośrednio do szyny CAN. Moduł wyposażony jest w trzy niezależne magistrale CAN oraz interfejsy K-Line, RS232, RS485, wejścia analogowe i cyfrowe – co daje mu wyjątkową kompatybilność z wszystkimi popularnymi markami ciężarówek dostępnymi na polskim rynku.

Monitoring paliwa i AdBlue prosto z CAN

Zamiast polegać wyłącznie na wzrokowej ocenie wskazówki paliwa, ecoTRUCK pobiera dane o poziomie paliwa i AdBlue bezpośrednio z magistrali CAN każdego pojazdu. Odczyt jest ciągły, precyzyjny i w pełni zautomatyzowany – system sam przelicza procentowy odczyt z szyny CAN na rzeczywiste litry, a dane prezentuje w postaci czytelnych wykresów i raportów.

Co więcej, możesz wgrać pliki z kart paliwowych i automatycznie porównać, ile tankował pojazd według CAN, a ile faktycznie rozliczono na stacji. To rodzaj cyfrowego audytu, który niejednemu przewoźnikowi otworzył oczy na nieprawidłowości w rozliczeniach.

Live Data – parametry w czasie rzeczywistym

Funkcja Live Data to okno na aktualny stan pojazdu, w tym między innymi:

• Stan czujników NOx – kluczowy wskaźnik efektywności układu SCR
• Ciśnienie paliwa na listwie wysokiego ciśnienia – sygnał wczesnego ostrzegania o problemach z wtryskiem
• Nierównomierność pracy cylindrów – pozwala wykryć zużyty wtryskiwacz zanim zepsuje silnik
• Napięcie na czujniku ciśnienia doładowania – kontrola turbosprężarki
• Pobór prądu przez różne moduły – diagnoza instalacji elektrycznej
• Kąt skrętu kierownicy – analiza stylu jazdy
• Temperatura spalin na filtrze DPF – ochrona przed kosztowną regeneracją awaryjną

Dane te można śledzić na bieżąco przez platformę webową lub analizować w postaci wykresów trendów – co jest szczególnie przydatne przy podejrzeniu rozwijającej się usterki, zanim jeszcze zaświeci się lampka kontrolna.

Zdalna diagnostyka: kody błędów z każdego sterownika ECU

Przez tę samą magistralę CAN ecoTRUCK wykonuje pełen skan sterowników pojazdu – odczytując kody błędów DTC z każdego modułu elektronicznego: od silnika i skrzyni biegów, przez ABS/EBS, po układy ogrzewania i klimatyzacji. System informuje, czy błąd jest aktywny czy historyczny, i podaje sugestię dotyczącą potencjalnej usterki.

Zdalna diagnostyka działa niezależnie od miejsca i godziny – wymagany jest włączony zapłon i zasięg sieci. Kierowca wykonujący przewóz międzynarodowy nie musi zjeżdżać do serwisu po pierwszym mruganiu lampki – dyspozytor może zdalnie wykonać skan, ocenić sytuację i podjąć decyzję: jedziemy dalej czy wzywamy serwis mobilny.

Parametry serwisowe – zanim zapomni warsztat (i Ty)

Z magistrali CAN ecoTRUCK pobiera również dane serwisowe, m.in.:

• Grubość okładzin hamulcowych
• Terminy przeglądów okresowych
• Kalibracja tachografu
• Stan filtra powietrza i DPF
• Poziom oleju w skrzyni biegów

Wszystkie zdarzenia serwisowe zapisywane są na osi czasu, tworząc kompletną historię serwisową pojazdu – widoczną zarówno w zakładce „Serwis”, jak i na głównym pulpicie floty.

Montaż – szybciej niż myślisz

Jedną z najczęstszych obaw przewoźników jest przestój pojazdu podczas instalacji. W przypadku ecoTRUCK czas montażu wynosi około godziny – urządzenie jest instalowane pod plastikowymi obudowami deski rozdzielczej po stronie pasażera. Nie ingeruje w fabryczną instalację, nie wpływa na gwarancję pojazdu, a w razie potrzeby można je przenieść do nowego pojazdu z zachowaniem wszystkich zebranych danych.

FAQ – Magistrala CAN i ecoTRUCK: odpowiedzi na pytania przewoźników

Czy zdalna diagnostyka przez CAN wpływa na gwarancję pojazdu? Nie. Podłączenie do interfejsu OBD oraz odczyt i diagnostyka błędów przez magistralę CAN nie naruszają warunków gwarancji producenta pojazdu.

Czy diagnostyka działa podczas jazdy? Skan sterowników przez magistralę CAN działa najefektywniej przy wyłączonym silniku i włączonym zapłonie. Istnieje możliwość wykonania skanu w trakcie jazdy, jednak część modułów może nie odpowiadać – zalecany jest postój lub wolny bieg.

Ile trwa zdalna diagnostyka przez CAN? W zależności od liczby sterowników i zasięgu sieci – od minuty do kilku minut. System potrzebuje czasu, by odpytać każdy węzeł sieci CAN.

Czy wszystkie marki ciężarówek mają dostępne te same parametry? Nie. Ilość dostępnych danych zależy od marki, modelu, roku produkcji, a nawet wersji oprogramowania sterowników. Volvo, Scania, MAN, DAF, Mercedes i Iveco – wszystkie współpracują z ecoTRUCK, jednak zakres odczytywanych parametrów może się różnić.

Czy do Live Data potrzebny jest dodatkowy sprzęt? Nie – wszystkie funkcje, w tym Live Data i zdalna diagnostyka przez CAN, realizowane są przez jedno urządzenie instalowane w pojeździe i obsługiwane przez platformę webową.

Czy w abonamencie są wszystkie funkcje? Tak – jedna miesięczna kwota obejmuje pełen dostęp do wszystkich funkcjonalności systemu, bez ukrytych kosztów za poszczególne moduły.

Magistrala CAN to nie magia – to standard, który warto znać

Rozumienie magistrali CAN to dziś nie tylko wiedza dla techników serwisowych. To kompetencja, która bezpośrednio przekłada się na decyzje biznesowe: kiedy warto zatrzymać pojazd, a kiedy puszczać go w dalszą trasę; jak weryfikować rozliczenia za paliwo; jak planować serwis zanim awaria unieruchomi pojazd w środku Niemiec.

System ecoTRUCK zamienia surowy strumień danych płynących przez magistralę CAN w czytelne, praktyczne informacje dostępne z każdego miejsca na świecie – przez przeglądarkę, bez specjalistycznego sprzętu i bez konieczności wizyty w serwisie.

Chcesz zobaczyć, co Twoja ciężarówka „mówi” przez szynę CAN? Skontaktuj się z nami. Sprawdź, jak działa zdalna diagnostyka ciężarówek w ecoTRUCK, poznaj możliwości monitoringu paliwa i AdBlue oraz odkryj pełne możliwości zarządzania flotą samochodów ciężarowych – wszystko w jednym abonamencie, bez zobowiązań długoterminowych.
